El diagrama de secuencia de uml muestran la forma en que los objetos se comunican entre si al transcurrir el tiempo.
Los diagramas de secuencia, formalmente diagramas de traza de eventos o de interacción de objetos, se utilizan con frecuencia para validar los casos de uso.
El diagrama muestra:
Los objetos participando de la interacción
La secuencia de mensajes intercambiados

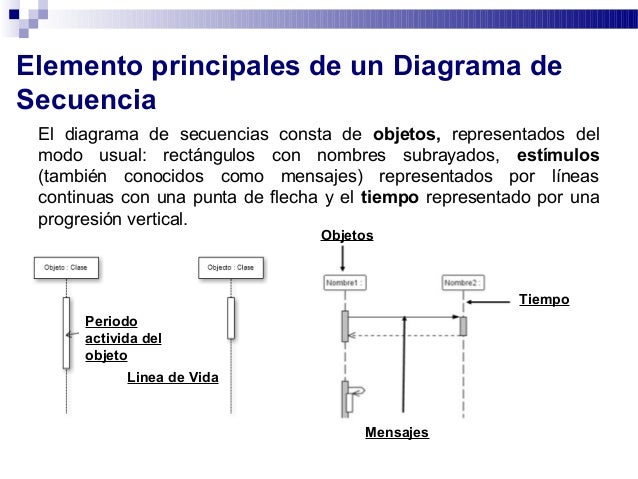

Un diagrama de secuencia contiene:
Objetos con su línea de vida
Mensajes intercambiados entre objetos de una secuencia ordenada
Línea de vida activa
Objetivo
Descubrir las interfaces requeridas para cada objeto y validar que cada interface se usa realmente.
El diagrama de Secuencias modela interacciones entre objetos. Ya que estas interacciones pueden ser muy complejas, se modelan un pequeño juego de interacciones como un solo escenario.
Vídeo
El siguiente vídeo es una explicación de lo que es un diagrama de secuencia, nos menciona cual es su utilidad y cuales son sus componentes.
A diferencia del vídeo anterior, este vídeo menciona de forma más detallada los elementos del diagrama de secuencia, con la ventaja de que muestra una aplicación en la vida diaria y explica como se resuelven.
UML son las siglas de “Unified Modeling Language” o “Lenguaje Unificado de Modelado”.
UML es una técnica para la especificación sistemas en todas sus fases. Nació en 1994 cubriendo los aspectos principales de todos los métodos de diseño antecesores y, precisamente, los padres de UML son Grady Booch, autor del método Booch; James Rumbaugh, autor del método OMT e Ivar Jacobson, autor de los métodos OOSE y Objectory.
Principales Beneficios
Mejores tiempos totales de desarrollo (de 50 % o más).
Modelar sistemas (y no sólo de software) utilizando conceptos orientados a objetos.
Establecer conceptos y artefactos ejecutables.
Encaminar el desarrollo del escalamiento en sistemas complejos de misión crítica.
Crear un lenguaje de modelado utilizado tanto por humanos como por máquinas.
Mejor soporte a la planeación y al control de proyectos.
Alta reutilización y minimización de costos.
Conceptos
Diagramas: Los diagramas son las gráficas que describen el contenido de una vista. UML tiene nueve tipos de diagramas que son utilizados en combinación para proveer todas las vistas de un sistema: diagramas de caso de uso, de clases, de objetos, de estados, de secuencia, de colaboración, de actividad, de componentes y de distribución.
Símbolos o Elementos de modelo: Los conceptos utilizados en los diagramas son los elementos de modelo que representan conceptos comunes orientados a objetos, tales como clases, objetos y mensajes, y las relaciones entre estos conceptos incluyendo la asociación, dependencia y generalización. Un elemento de modelo es utilizado en varios diagramas diferentes, pero siempre tiene el mismo significado y simbología.
Reglas o Mecanismos generales: Proveen comentarios extras, información o semántica acerca del elemento de modelo; además proveen mecanismos de extensión para adaptar o extender UML a un método o proceso específico, organización o usuario.
FASES DEL DESARROLLO DE UN SISTEMA
Las fases del desarrollo de sistemas que soporta UML son: Análisis de requerimientos, Análisis, Diseño, Programación y Pruebas.
Análisis de Requerimientos
UML tiene casos de uso (use-cases) para capturar los requerimientos del cliente. A través del modelado de casos de uso, los actores externos que tienen interés en el sistema son modelados con la funcionalidad que ellos requieren del sistema (los casos de uso). Los actores y los casos de uso son modelados con relaciones y tienen asociaciones entre ellos o éstas son divididas en jerarquías. Los actores y casos de uso son descritos en un diagrama use-case. Cada use-case es descrito en texto y especifica los requerimientos del cliente: lo que él (o ella) espera del sistema sin considerar la funcionalidad que se implementará. Un análisis de requerimientos puede ser realizado también para procesos de negocios, no solamente para sistemas de software.
Análisis
La fase de análisis abarca las abstracciones primarias (clases y objetos) y mecanismos que están presentes en el dominio del problema. Las clases que se modelan son identificadas, con sus relaciones y descritas en un diagrama de clases. Las colaboraciones entre las clases para ejecutar los casos de uso también se consideran en esta fase a través de los modelos dinámicos en UML. Es importante notar que sólo se consideran clases que están en el dominio del problema (conceptos del mundo real) y todavía no se consideran clases que definen detalles y soluciones en el sistema de software, tales como clases para interfaces de usuario, bases de datos, comunicaciones, concurrencia, etc.
Diseño
En la fase de diseño, el resultado del análisis es expandido a una solución técnica. Se agregan nuevas clases que proveen de la infraestructura técnica: interfaces de usuario, manejo de bases de datos para almacenar objetos en una base de datos, comunicaciones con otros sistemas, etc. Las clases de dominio del problema del análisis son agregadas en esta fase. El diseño resulta en especificaciones detalladas para la fase de programación.
Programación
En esta fase las clases del diseño son convertidas a código en un lenguaje de programación orientado a objetos. Cuando se crean los modelos de análisis y diseño en UML, lo más aconsejable es trasladar mentalmente esos modelos a código.
Pruebas
Normalmente, un sistema es tratado en pruebas de unidades, pruebas de integración, pruebas de sistema, pruebas de aceptación, etc. Las pruebas de unidades se realizan a clases individuales o a un grupo de clases y son típicamente ejecutadas por el programador. Las pruebas de integración integran componentes y clases en orden para verificar que se ejecutan como se especificó. Las pruebas de sistema ven al sistema como una "caja negra" y validan que el sistema tenga la funcionalidad final que le usuario final espera. Las pruebas de aceptación conducidas por el cliente verifican que el sistema satisface los requerimientos y son similares a las pruebas de sistema.
Vídeo
Este vídeo describe de forma concreta que es UML, menciona el uso que tiene así como también cuales son los diferentes tipos de diagramas que lo componen.
